U型方箱、L型方箱兩種

1. 方箱材質Q345,平面度≤0.1mm/1000mm，垂直度≤0.1/200mm,平行度≤0.10/200mm,便捷連接，輕易形成框架結構

2. 與不同支撐組合可形成類似平臺基礎

3. 有效工作面5個

4. 常用規格D28孔 500*200*200 1000*200*200 1200*200*200 1500*200*200 2000*200*200 2400*200*200 3000*200*200 4000*200*200

D16孔U型方箱規格 500*100*100 1000*100*100 1500*100*100 2000*100*100

5. 超長立式使用可采用支撐角鐵增加強度

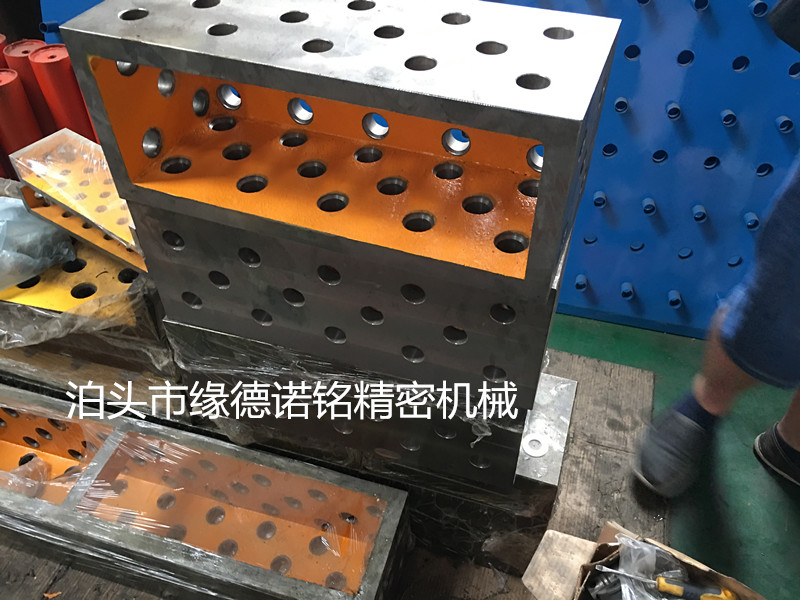

U型方箱產品說明：

用于較大或特大工件定位或擴展平臺；

底部有槽孔,可調節位置進行定位；

可配合小型附件對工件進行裝夾定位；

U型方箱的使用注意事項

方箱是由相互準確垂直的平面組成的矩形基準器具，又成為方鐵。它是用鑄鐵或鋼材制成的具有6個工作面的空腔正方體、在其中一個工作面上有一個V型槽，有的還具有兩個相互垂直的V型槽，供安裝軸類工作使用。

方箱可分為1級、2級和3級三種。1級和2級為檢驗方箱、3級為劃線方箱。

方箱主要用于測量機械零部件的平行度、垂直度和劃線用。
